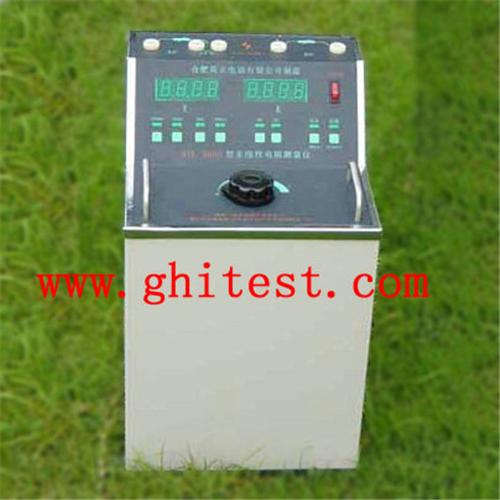

非线性电阻测量仪
型号：ZHYL-3000 |
货号：ZH10714 |
产品简介
非线性电阻测量仪uA量，,，可测量直流电流100mA。还可用交流档测量100mA电流,设有测量比例值1/100的输出端口,可用示波器观察输出波形。另附加读数保持（HOLD）、复位测量（SURVEY）软键功能及电压、电流过量程报警和显示功能。本仪器还可作为%场合的电源使用，仪器内设有可输出电压3000V（直流、交流），电流0～100mA的二路电源。本仪器结构简单、，性高、使用方便、不需经常维护。
，注意事项：
先将测量仪背面的接地螺栓，的接到测试仪输入到220V电源的接地保护端子,并检查接地电阻是否≤4Ω
认真检查测量线是否和被测氧化锌，接触、是否正确连接、是否，缘，
测量时操作者，须是在耐压≥5000V的，缘体上进行操作
选择正确的功能和量程，谨%误操作，请您多加注意
%性能:
显示方式：0.8英寸LED显示
，显示：1999（3-1/2）位
测量方式：双积分式A/D转换
采样速率：约每秒3次
输入阻抗:，量程10MΩ
过量程：显示消隐、蜂鸣器报警、过压或过流指示灯亮
工作环境：0～40℃，相对湿度＜80%
储存环境：-5～45℃，相对湿度＜80%
电源：～220V/5A、50Hz
体积：32cm×33cm×56cm
附件：使用说明书一本、电源线一根、测量线三根
该测试仪具体操作方法如下：
直流测量的方法：
1.连接电流的方法：，先将机壳的保护接地线连接牢靠！然后再将电源线接通。
2.检查保护接地连接，后，再检查调压旋钮指示箭头是否指向"0"位，如不在"0"位，须逆时针旋转调压旋钮至"0"位。
3.连接被测试器件：将被测试氧化锌器件的两端面用导线接至测试仪端面"DC"的接线端口 "+"、"-"
4.打开"POWER"开关，电源指示红灯亮，"DC"档指示红灯亮（默认）。
5.直流电流档位选择：根据被测氧化锌器件的击穿电流值的大小选择相应的档位按下"100mA、20mA、2mA、200uA"，
6.软键，如果被选择，绿指示灯亮。
7.然后顺时针调谐调压旋钮，此时可观察直流电压和直流电流的变化情况，当直流电流显示相应被测电流值时，所对应的直流电压值便是所测的氧化锌电阻击穿电压。
交流测量的方法：
1.，先操作"直流测量的方法"1、2的步骤。
2.连接被测试器件：将被测试氧化锌器件的两端面用导线接至测试仪端面"AC"两边的接线端口。
3.再连接示波器表笔（探头）到仪器端面的示波器测试端口"～示波器"上，同时根据交流输出电压和示波器输出端口的电压比为100：1的比例关系，调整好示波器的测量电压档位和频率档位。
4.打开"POWER"开关，电源指示灯红灯亮，选择"AC"档按下 ，此时交流指示灯红灯亮，在"AC"档状态下直流电压、直流电流档无效。
5.顺时针调谐调压旋钮，同时观察示波器输出波形，当交流波形峰值出现削波平顶时，所得到的交流电压值乘以100就是所需要的被测器件的交流击穿电压。
测试完成:
须将电压调谐旋钮逆时针旋至"0"位，观察电压显示低于36V时，才能关闭"POWER"开关，电源指示灯熄灭后整个测量过程结束。
注意事项：
当测量电流超过250mA额定时，测量仪的过流保护保险丝（250mA）熔断，打开仪器后盖，%换相应的保险丝。打开"POWER"开关后指示灯不亮时，可检查仪器上电源插座下的电源保险丝（3A）是否熔断。
|
|
|
