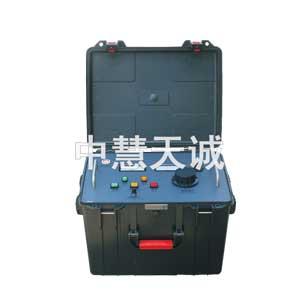

产品简介:

电缆外护套故障测试仪用于交联电缆外护套的耐压试验，也可用于定点单芯（三芯）电缆的外护套故障，定点低压电缆中的接地泄漏故障，进行高压电缆外护套故障的预定位。

高压电缆外护套故障探测仪的输出电压为10KV及以下，是按GB50150电缆外护套耐压试验要求，适合交叉互联系统的电缆外护套交接试验以及电缆外护套的故障定位。查找10kv-500kv单芯和三芯高压电缆外护套接地故障和泄漏电流等，同时可对高密度聚乙烯、聚氯乙烯电缆外护套进行5kv-10kv，1分钟的直流耐压实验，是10kv-500kv单芯和三芯高压电缆运行、高压电缆工程、送变电工程的电缆设备维护的仪器。

电缆外护套故障测试仪可进行中高压屏蔽电缆上的护套故障预定位、塑料绝缘层低压电缆上线路接地故障预定位、采用测量跨步电压法可以对电缆故障进行定点。

功能特点：

1.电压可调；

2.频率可调；

3.过流保护；

4.定点、耐压可切换；

5.接收机分辨率可调；

6.信号频率调节。

测试原理：

跨步电压法：利用电位差法找出故障点；在故障电缆的测试点与地之间加上测试电压，在电缆的入地点周围形成以入地点为同心的分布电场。该电场中半径相同的点之间不存在电位差，但半径不同的两点间却存在电位差，而且当两点间距固定时，两点离中间越近电位差越强。

电流法：利用故障点前后的电流方向相反来找出故障点；给故障电缆加上脉动的高压信号，使故障点放电。此时，故障点前后会产生极性相反的电流，但是故障点处的电流则越小。

规格参数：

耐压功能：将功能键切换到耐压功能上，可以输出0-10kV电压，对电缆进行耐压试验。

输出电压：0-10kV（方波）可调

输出电流：＜200mA

输出容量：2kVA

频率调节：0.4Hz-1Hz可调

供电电源：AC 220V±10%，50Hz±5%
