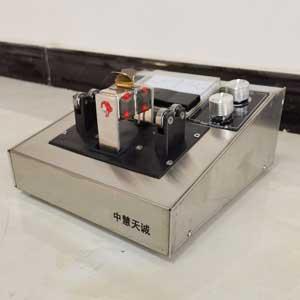

电焊条偏心测量仪/电焊条偏心仪
型号:ZHS-PXC
货号:ZH8706

产品简介
电焊条偏心仪有整流器组成桥式电路,电表作为检流器,图一为它的简单工作原理图。该仪器的主要工作原理是二个测量头线圈L1,L2通入交变电流,如果当钢铁焊条(焊心为铁瓷材料)放在这两侧头线圈之间,药皮是非铁瓷材料,如果焊条偏心,焊芯就处于两测头线圈中间不对称位置,即δ1≠δ2,此时两测头线圈阻抗,也就不对称,使开始时调平衡的电桥失去平衡,电表的指针偏移直接反映出焊条的偏心值。
用途:电焊条偏心测量仪用于电焊条厂或实验室测量钢铁电焊条偏心度
,数据:
测量范围:焊条直径分别为:Φ2.0mm、Φ2.5mm、Φ3.2mm、Φ4.0mm、Φ5.0mm、Φ5.8mm
工作温度:10℃~40℃之间,相对湿度不高于90%
仪器电源:额定电压200伏特50赫兹,消耗功率不大于10瓦
注意事项:
在测量过程中不可出现周围温度明显变化。
测试时不能在强电磁周围进行,其它铁磁材料也不能靠近测头。
测试头、电器等零件不可任意拧动,否侧会影响测量精度。
测试头与被测焊条之间的接触力不宜过大,应,焊条能自由转动。
测试时焊条应缓慢转动,尤其当指针达到max偏转读数时不能迅速转过否则不能正确测得max偏心度。
测试仪的电源电压误差不能超过±10%,当电压变化较大时应加接电子交流稳压器。
仪器应经常保持整洁。
电表指针偏转:左右不对称得原因及纠正办法。
A.焊条和测量头(耐磨钨钢条)接触不良,可将测量头外壳两旁的螺钉松开,调整两条钨钢片的位置,但是在调整后应重新校验偏心仪的精度。
B.由于焊条途层不完,呈圆形,也会造成电表指针左右偏转不对称,即电表指针的右侧偏转角不相等情况。
